En tant que fournisseur établi de tuyaux de ligne d'huile, je comprends l'importance critique d'assurer l'intégrité et la sécurité de ces tuyaux. L'un des moyens les plus efficaces de détecter les problèmes potentiels dans les tuyaux de ligne d'huile est par le biais de méthodes de détection acoustique. Dans cet article de blog, je vais me plonger dans les différentes méthodes de détection acoustique disponibles et leur signification dans le maintien de la qualité des tuyaux de ligne d'huile.
Comprendre les bases de la détection acoustique
La détection acoustique dans le contexte des tuyaux de ligne d'huile repose sur le principe selon lequel les ondes sonores peuvent voyager à travers le matériau du tuyau et être affectées par les irrégularités ou les défauts présents. Lorsqu'un tuyau est en bon état, les ondes sonores se propagent à travers elle de manière prévisible. Cependant, s'il y a des fissures, des fuites ou d'autres anomalies, celles-ci provoqueront des perturbations dans le motif des ondes sonores, qui peuvent être détectées et analysées.
Test d'émission acoustique (AET)
Le test d'émission acoustique est une méthode largement utilisée pour détecter les défauts actifs dans les tuyaux de ligne d'huile. Il s'agit de surveiller les ondes élastiques (émissions acoustiques) générées par la déformation ou la fracture du matériau du tuyau sous contrainte. Ces émissions sont généralement causées par des processus tels que la croissance des fissures, la corrosion ou la fuite.
Les systèmes AET sont constitués de capteurs attachés à la surface du tuyau. Ces capteurs détectent les émissions acoustiques et les convertissent en signaux électriques. Les signaux sont ensuite analysés à l'aide d'un logiciel spécialisé pour déterminer l'emplacement, l'ampleur et le type de défaut. L'un des principaux avantages de l'AET est sa capacité à détecter les défauts en temps réel, même lorsqu'ils sont aux premiers stades du développement. Cela permet un entretien et une réparation en temps opportun, réduisant le risque d'échecs catastrophiques.
Par exemple, dans un projet de oléoduc à grande échelle, l'AET peut être utilisé pour surveiller en continu l'intégrité des tuyaux pendant le fonctionnement. Si un événement d'émission acoustique est détecté, le système peut immédiatement alerter les opérateurs, qui peuvent ensuite prendre les mesures appropriées pour enquêter et résoudre le problème.
Tests ultrasoniques (UT)
Les tests à ultrasons sont une autre méthode de détection acoustique populaire pour les tuyaux de ligne d'huile. Il utilise des ondes sonores à haute fréquence (échographie) pour détecter les défauts internes et externes dans le matériau du tuyau. Dans UT, un transducteur est utilisé pour générer des ondes échographiques dirigés vers le tuyau. Lorsque ces ondes rencontrent un défaut, comme une fissure ou un vide, une partie de l'onde est reflétée au transducteur.
Les ondes réfléchies sont ensuite analysées pour déterminer la taille, la forme et l'emplacement du défaut. L'UT peut être utilisé pour détecter une large gamme de défauts, y compris les fissures, les puits de corrosion et les variations d'épaisseur de paroi. Il est particulièrement utile pour détecter les défauts souterrains qui peuvent ne pas être visibles à l'œil nu.
Il existe différents types de techniques UT, telles que l'écho d'impulsion et la transmission par le biais. L'écho de l'impulsion UT est la méthode la plus couramment utilisée, où le même transducteur est utilisé pour générer et recevoir les ondes échographiques. La transmission par la transmission, en revanche, utilise des transducteurs séparés sur les côtés opposés du tuyau pour détecter la transmission des ondes échographiques.

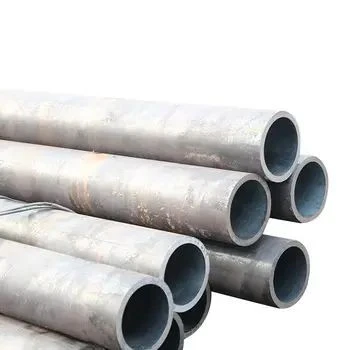

Par exemple, dans l'inspection deTuyau de chaudière en carbone, UT peut être utilisé pour assurer la qualité du matériau du tuyau et détecter tous les défauts potentiels qui peuvent affecter ses performances.
Détection des fuites à l'aide de signaux acoustiques
La détection des fuites acoustiques est spécifiquement conçue pour identifier les fuites dans les tuyaux de ligne d'huile. Lorsqu'une fuite se produit, le liquide échappant crée un signal acoustique caractéristique qui peut être détecté à l'aide de capteurs spécialisés. Ces capteurs sont généralement placés le long du pipeline à intervalles réguliers.
Les signaux acoustiques générés par les fuites peuvent varier en fonction des facteurs tels que la taille de la fuite, la pression du fluide et le type de matériau de tuyau. En analysant la fréquence, l'amplitude et d'autres caractéristiques des signaux acoustiques, il est possible de déterminer l'emplacement et la gravité de la fuite.
L'un des avantages de la détection des fuites acoustiques est sa capacité à détecter les fuites dans des tuyaux enterrés ou inaccessibles. En outre, il peut être utilisé dans les systèmes de surveillance en temps réel pour fournir une avertissement précoce des fuites, permettant une réponse rapide et une atténuation. Par exemple, dans un oléoduc offshore, la détection de fuite acoustique peut être utilisée pour surveiller en continu l'intégrité des tuyaux et détecter toute fuite qui peut se produire en raison de la corrosion ou des dommages mécaniques.
Test de vagues guidées (GWT)
Les tests d'ondes guidés sont une méthode de détection acoustique relativement nouvelle qui devient de plus en plus populaire pour l'inspection des tuyaux de ligne d'huile. Il utilise des ondes guidées à basse fréquence pour se propager sur la longueur du tuyau et détecter les défauts sur de grandes distances.
Dans GWT, un transducteur est utilisé pour générer des vagues guidées qui voyagent le long de la paroi du tuyau. Ces ondes peuvent détecter des défauts tels que la corrosion, les fissures et les variations de l'épaisseur de la paroi. L'un des principaux avantages de GWT est sa capacité à inspecter de longues sections de tuyau à partir d'un seul emplacement, réduisant le temps et le coût de l'inspection.
Par exemple, dans un oléoduc longue distance, GWT peut être utilisé pour inspecter rapidement et efficacement de grandes sections du tuyau pour les défauts. Ceci est particulièrement utile pour les pipelines qui sont enterrés ou situés dans des zones éloignées, où l'accès aux méthodes d'inspection traditionnels peut être difficile.
Importance de la détection acoustique pour les fournisseurs de tuyaux de ligne d'huile
En tant que fournisseur de tuyaux à ligne d'huile, garantissant la qualité et l'intégrité de nos produits est de la plus haute importance. Les méthodes de détection acoustique jouent un rôle crucial dans ce processus. En utilisant ces méthodes pendant la fabrication et l'installation des tuyaux, nous pouvons identifier et éliminer tout défaut potentiel, en veillant à ce que nos clients reçoivent des produits de haute qualité qui répondent à leurs besoins.
De plus, la détection acoustique peut également être utilisée pour le contrôle de la qualité pendant la maintenance et le fonctionnement des tuyaux. En surveillant régulièrement les tuyaux à l'aide de méthodes de détection acoustique, nous pouvons détecter les modifications de l'état du tuyau et prendre les mesures appropriées pour empêcher les échecs. Cela permet de renforcer la confiance avec nos clients et assure la fiabilité à long terme de nos produits.
Conclusion
Les méthodes de détection acoustique offrent un moyen puissant et efficace d'assurer l'intégrité et la sécurité des tuyaux de ligne d'huile. Des tests d'émission acoustique aux tests guidés des vagues, chaque méthode a ses propres avantages et applications uniques. En tant que fournisseur de tuyaux de ligne d'huile, nous nous engageons à utiliser ces méthodes pour fournir à nos clients des produits et services de haute qualité.
Si vous êtes sur le marché des tuyaux de ligne d'huile de haute qualité ou si vous avez des questions sur les méthodes de détection acoustique, nous serons heureux de vous aider. N'hésitez pas à nous contacter pour plus d'informations et à discuter de vos besoins spécifiques. Nous attendons avec impatience l'opportunité de travailler avec vous et de vous aider à trouver les meilleures solutions pour vos besoins en tuyaux de ligne d'huile.
Références
- ASNT (American Society for Nonstructive Testing). (20xx). Manuel de test non destructif, volume 7: tests d'émission acoustique.
- Krautkramer, J. et Krautkramer, H. (1990). Test ultrasonique des matériaux. Springer-Verlag.
- Rose, JL (2004). Vagues guidées à ultrasons dans des supports solides. Cambridge University Press.
