Quel est le débit d'un tuyau de gaz naturel?
En tant que fournisseur de tuyaux de gaz naturel assaisonné, on m'a interrogé d'innombrables fois sur le débit des tuyaux de gaz naturel. Comprendre ce concept est crucial pour toute personne impliquée dans l'industrie du gaz naturel, des ingénieurs et des entrepreneurs à la fin des utilisateurs. Dans cet article de blog, je vais me plonger dans les facteurs qui influencent le débit d'un tuyau de gaz naturel et comment vous pouvez le calculer.
Facteurs affectant le débit des tuyaux de gaz naturel
Le débit d'un tuyau de gaz naturel n'est pas une valeur fixe; Cela dépend de plusieurs facteurs clés.
Diamètre du tuyau
Le diamètre du tuyau est l'un des facteurs les plus importants affectant le débit. Les tuyaux de plus grand diamètre permettent généralement un débit plus élevé. En effet, une zone transversale plus grande offre plus d'espace pour que le gaz naturel s'écoule. Par exemple, unTuyau de gaz naturel de grand diamètrepeut transporter un plus grand volume de gaz naturel par rapport à un plus petit dans les mêmes conditions de pression. La relation entre le diamètre du tuyau et le débit est non linéaire. Selon les principes de la mécanique des fluides, le débit est proportionnel au carré du diamètre du tuyau dans des conditions d'écoulement laminaire, et dans l'écoulement turbulent, la relation est plus complexe mais toujours fortement influencée par le diamètre.
Pression
La pression est un autre facteur critique. Le gaz naturel circule des zones de haute pression aux zones de basse pression. Plus la différence de pression entre les deux extrémités du tuyau est élevée, plus le débit est élevé. Lorsque la pression à l'entrée du tuyau est nettement plus élevée que la pression à la sortie, le gaz naturel est forcé par le tuyau plus rapidement. Cependant, il existe des limites à la quantité de pression appliquée. Les tuyaux ont une cote de pression maximale et dépasser cette note peut entraîner des risques de sécurité tels que la rupture des tuyaux.
Propriétés du gaz
Les propriétés du gaz naturel elle-même affectent également le débit. Le gaz naturel est un mélange d'hydrocarbures, principalement du méthane, et sa densité, sa viscosité et sa compressibilité jouent des rôles importants. Par exemple, un gaz avec une viscosité plus faible s'écoulera plus facilement à travers le tuyau, ce qui entraîne un débit plus élevé. La compressibilité du gaz naturel signifie que son volume peut changer considérablement avec la pression et les variations de température. Aux fortes pressions, le gaz naturel est plus comprimé et sa densité augmente, ce qui peut affecter le comportement d'écoulement.
Longueur et friction du tuyau
La longueur du tuyau et le frottement interne dans le tuyau ont également un impact sur le débit. Alors que le gaz naturel se déplace à travers le tuyau, il subit une friction contre la paroi intérieure du tuyau. Plus le tuyau est long, plus le gaz rencontre le gaz, ce qui réduit le débit. De plus, la rugosité de la surface intérieure du tuyau peut augmenter la friction. Les tuyaux avec une surface intérieure lisse auront généralement une résistance à la friction plus faible et donc un débit plus élevé par rapport aux tuyaux avec une surface intérieure rugueuse.
Calcul du débit d'un tuyau de gaz naturel
Il existe plusieurs méthodes pour calculer le débit d'un tuyau de gaz naturel. L'une des équations les plus couramment utilisées est l'équation de Weymouth, qui convient aux pipelines de gaz naturel à longue distance et à haute pression. L'équation de Weymouth est donnée par:
[Q = 433.5 \ Left (\ frac {t_bp_1 ^ 2 - p_2 ^ 2} {glt} \ droite) ^ {0,5} D ^ {2.667}]
Lorsque (q) est le débit en pieds cubes par jour (SCFD), (T_B) est la température de base (généralement 520 ° R), (p_1) et (p_2) sont respectivement les pressions d'entrée et de sortie dans PSIA, (g) est la température du gaz moyen dans le gaz, (l) est la longueur du tuyau de la tuyau pouces.
Une autre équation est l'équation de Panhandle A, qui est plus précise pour les pipelines avec une baisse de pression plus faible et des débits plus élevés. L'équation de Panhandle est:
[Q = 737 \ Left (\ frac {p_1 ^ 2 - p_2 ^ 2} {glt} \ droite) ^ {0.52} \ Left (\ frac {d ^ {2.53}} {t ^ {0.48}} \ droite)]]
Ces équations nécessitent des données d'entrée précises telles que la pression, la température, le diamètre du tuyau et les propriétés du gaz. Dans les applications pratiques, les ingénieurs utilisent souvent des logiciels spécialisés qui peuvent gérer les calculs complexes et prendre en compte divers facteurs plus précisément.
Importance de comprendre le débit
Comprendre le débit d'un tuyau de gaz naturel est essentiel pour plusieurs raisons. Pour les fournisseurs de gaz naturel comme nous, il aide à la conception et à la dimensionnement des pipelines appropriées. En calculant avec précision le débit, nous pouvons sélectionner le diamètre du tuyau, les niveaux de pression et les matériaux appropriés pour assurer un transport efficace et sûr du gaz naturel. Il nous permet également d'optimiser le fonctionnement du système de pipeline, en réduisant les coûts de consommation d'énergie et de maintenance.
Pour les utilisateurs finaux, tels que les installations industrielles et les centrales électriques, la connaissance du débit est cruciale pour assurer un approvisionnement fiable en gaz naturel. Ils doivent s'assurer que le pipeline peut livrer la quantité requise de gaz naturel pour répondre à leurs demandes d'énergie. Si le débit est trop faible, il peut entraîner des perturbations de production et des inefficacités.
Nos offres de tuyaux de gaz naturel

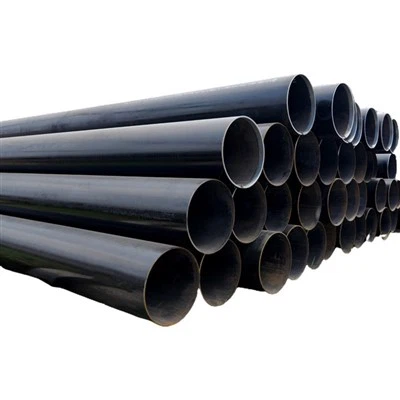

Dans notre entreprise, nous offrons une large gamme de tuyaux de gaz naturel pour répondre à différentes exigences de débit. NotreTuyau de gaz naturel en carboneest en acier au carbone de haute qualité, qui offre une excellente résistance et une résistance à la corrosion. Il convient à diverses conditions de pression et de température et peut être utilisé dans les systèmes de distribution de gaz naturel à petite échelle et à grande échelle.
NotreTuyau de gaz naturel Q235Best un autre choix populaire. L'acier Q235B a de bonnes propriétés mécaniques et de la soudabilité, ce qui facilite l'installation et la connexion dans les réseaux de pipelines. Ce type de tuyau peut gérer un débit modéré et est souvent utilisé dans les projets de gaz naturel de taille moyenne.
Nous fournissons égalementTuyau de gaz naturel de grand diamètrePour les applications à flux élevé. Ces tuyaux sont conçus pour transporter de grands volumes de gaz naturel sur de longues distances, garantissant une alimentation stable pour les principaux complexes industriels et les installations de production d'électricité.
Contactez-nous pour l'achat et la consultation
Si vous êtes sur le marché des tuyaux de gaz naturel et que vous devez assurer le bon débit pour votre projet, nous sommes là pour vous aider. Notre équipe d'experts peut vous aider à sélectionner le tuyau le plus approprié en fonction de vos besoins spécifiques, y compris le débit, la pression et les conditions environnementales souhaitées. Nous pouvons également fournir un support technique détaillé et des conseils sur l'installation et le fonctionnement.
Que vous soyez un ingénieur qui planifie un nouveau projet de gazoduc ou un entrepreneur à la recherche de tuyaux de haute qualité, nous vous invitons à nous contacter pour une consultation. Nous nous engageons à vous fournir les meilleurs produits et services pour répondre à vos besoins de tuyaux de gaz naturel.
